Camp del Ferro Sports Center in Barcelona

22 May 2021

Camp del Ferro Sports Center Building

Design: Barceló Balanzó arquitectes + AIA Arquitectura Instal·lacions + Gustau Gili Galfetti

Locaton: Poliesportiu Camp del Ferro, Plaça d’Albert Badia i Mur, 1, 08027 Barcelona, Spain

Camp del Ferro Sports Center is a project by Barceló Balanzó arquitectes + AIA Arquitectura Instal·lacions + Gustau Gili Galfetti and which is among the works selected in the XV BEAU, Spanish Biennial of Architecture and Urbanism.

Camp del Ferro Sports Center Barcelona building

Photos © Simon Garcia | arqfoto.com

English text (scroll down for Spanish):

Given the large volume required by the functional brief (three sports courts) in relation to the limited dimensions of the site and the high urban density of the area, it was decided to semi-underground much of the sports complex. The meticulous design in section of the building ensures good lighting, natural ventilation, ease of access and safe evacuation even of the lower areas.

Camp del Ferro Sports Center Barcelona

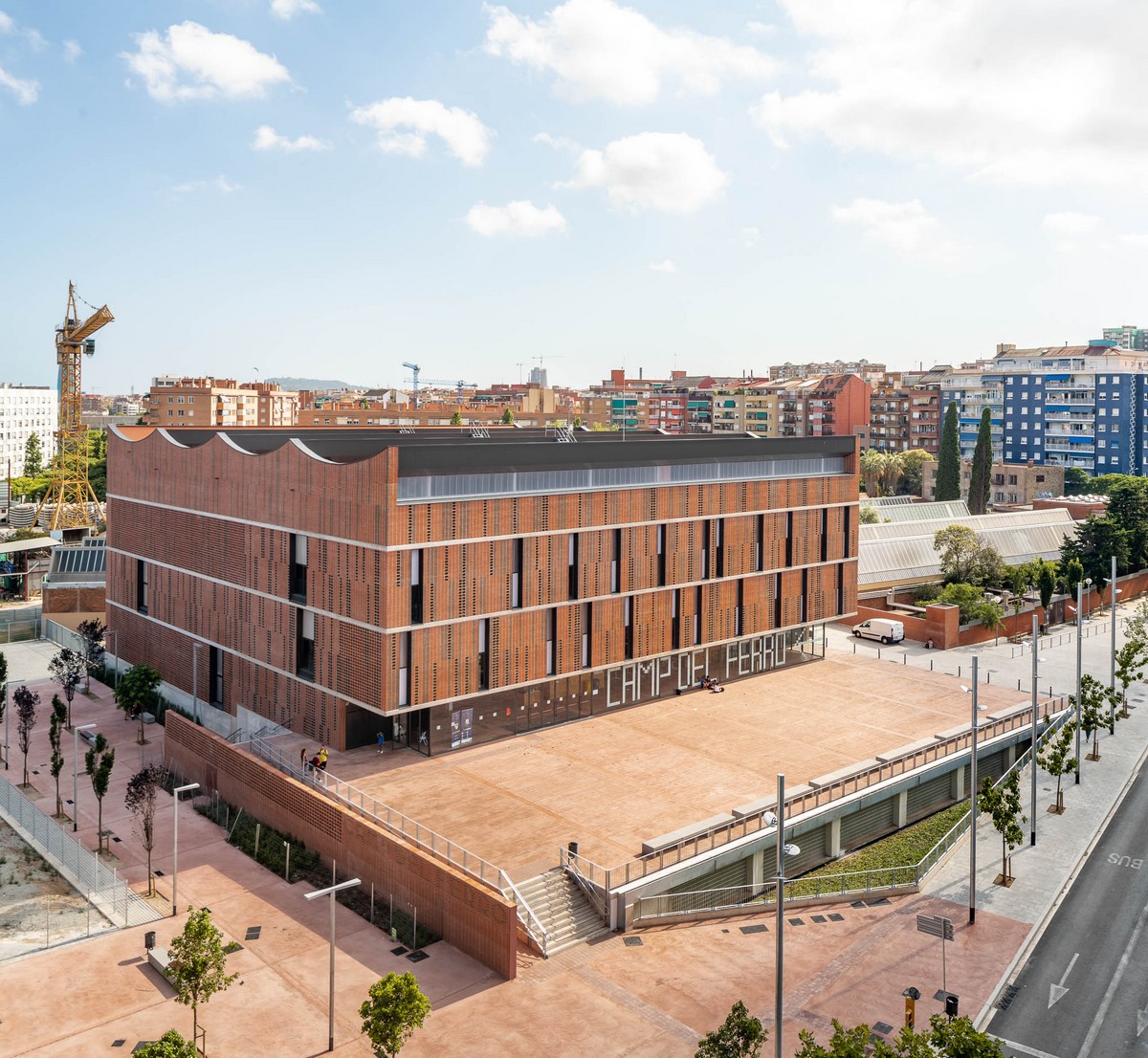

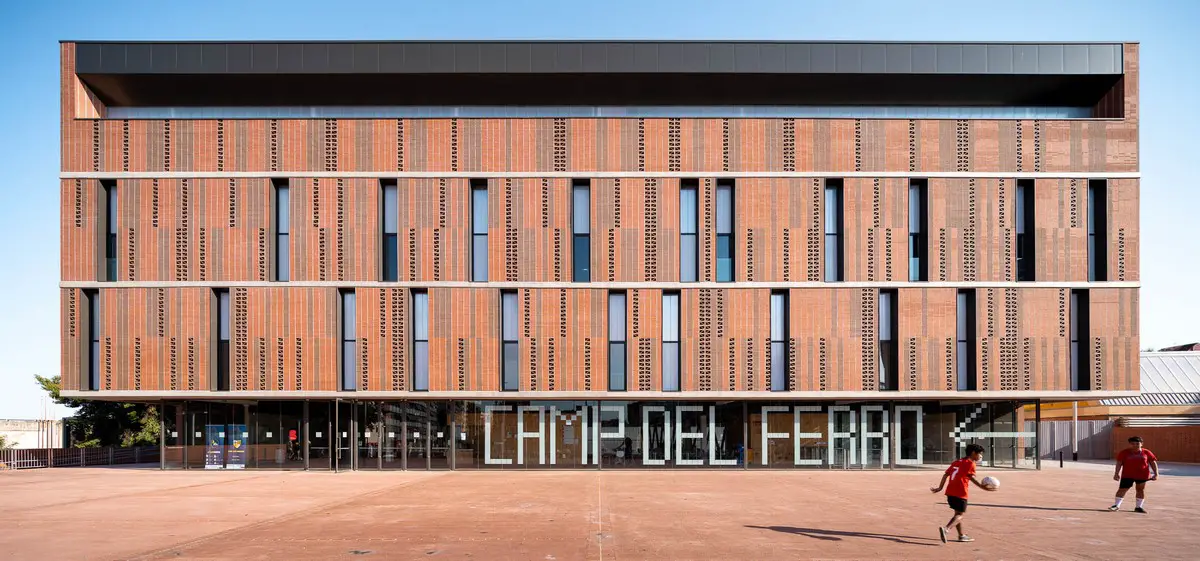

to partially underground the volume not only reduces its visual impact, it also generates an open urban space that is ceded to the city. This space acts as a public foyer to accommodate occasional large influxes of visitors and users, with entrance via this concourse or plaza that is also the urban finishing touch to the widened street.

Camp del Ferro Sports Center Barcelona

The decision

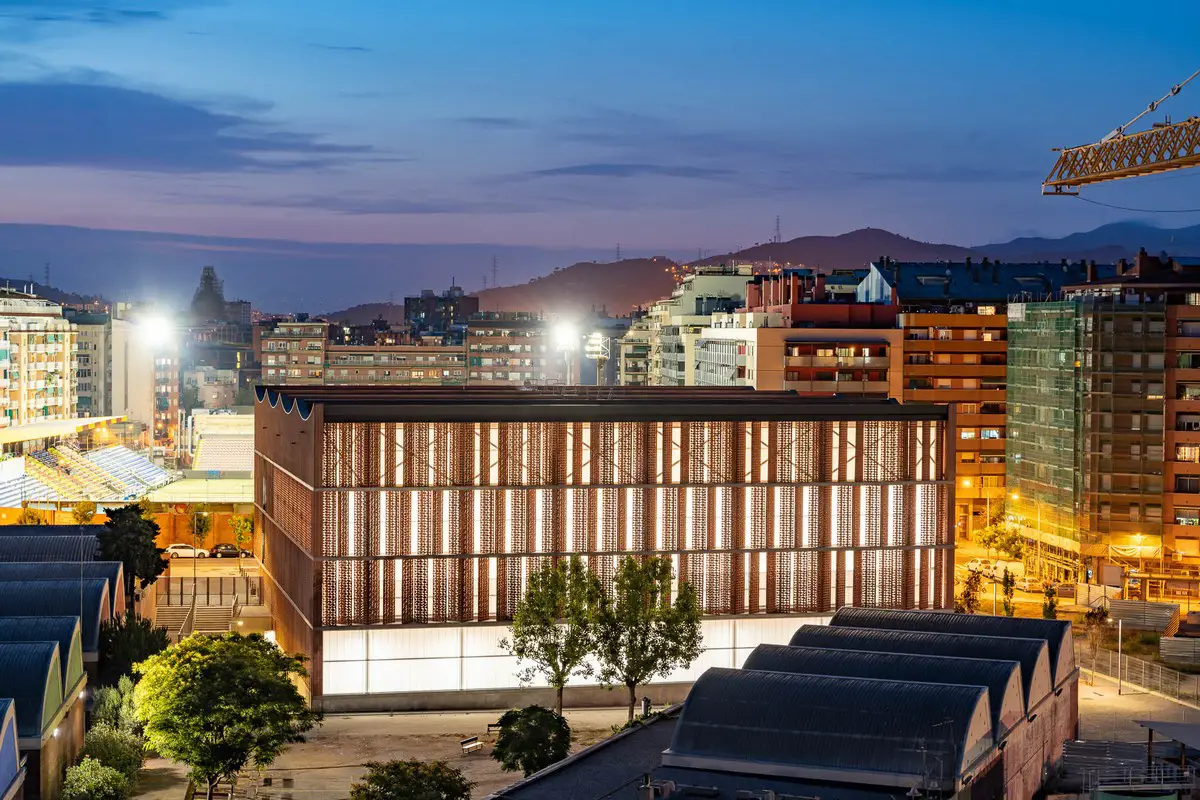

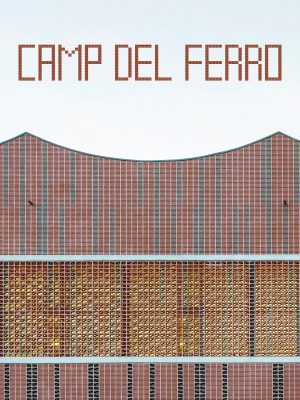

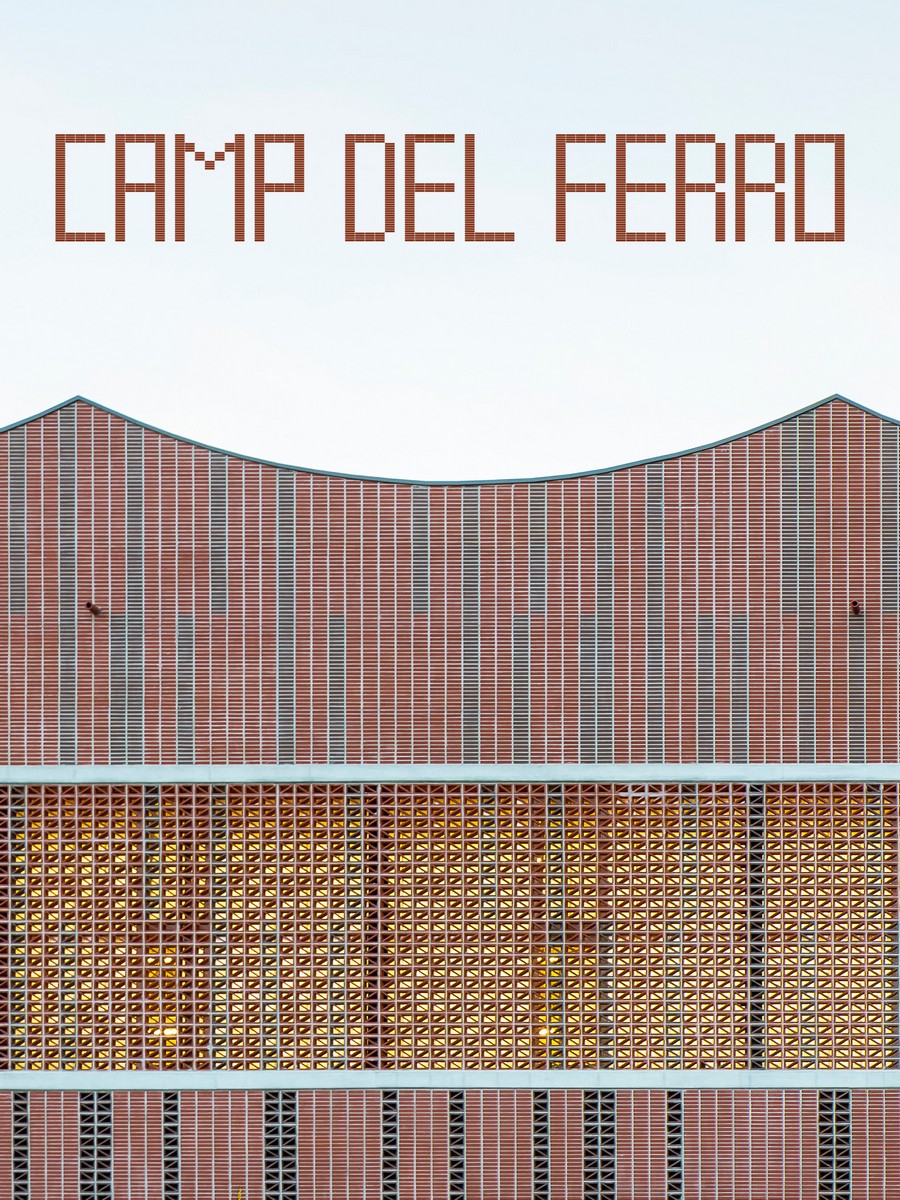

The construction system is based largely on brick, deliberately revisiting the old factories, warehouses and workshops that are so numerous in the area. The construction and materiality of the building constitute its formal expression, its finish, with no added elements. The brick thereby has a high profile. The low maintenance bare brick façades alternate empty and full, opaque, translucent and transparent parts, and masonry units of different formats and colours with the aim of lightening the whole, giving the built volume a texture, a grain, a vibrant pixelation, while also adapting to the different orientations.


film © Simon Garcia | arqfoto.com

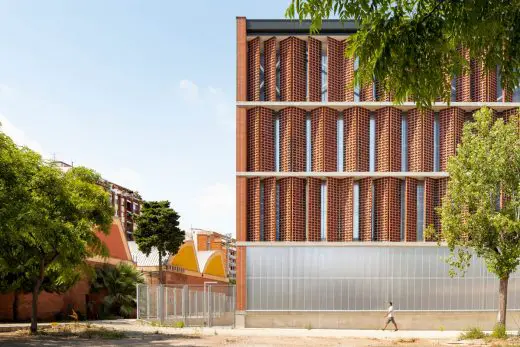

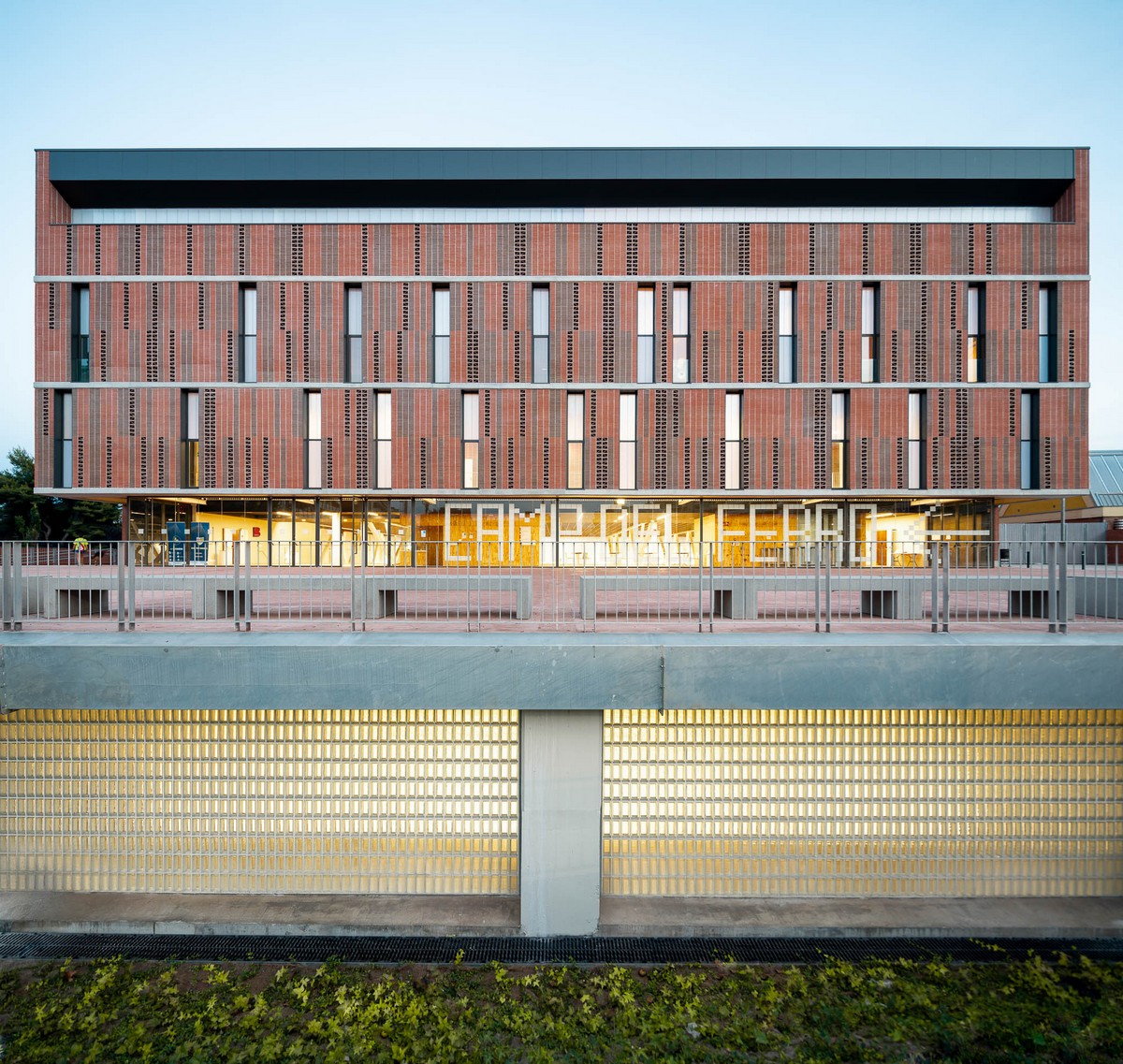

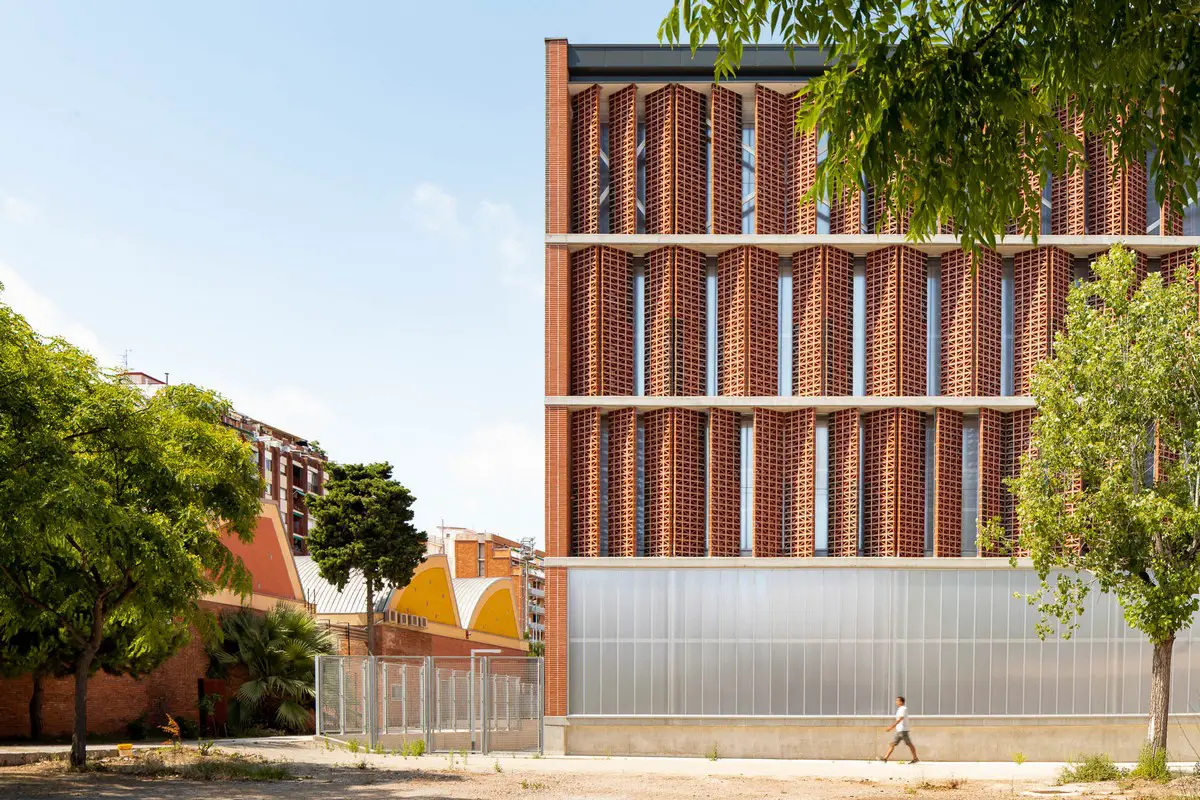

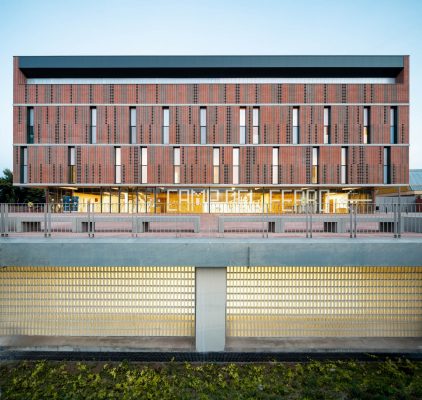

We see brick lattice walls on exposed façades protect the courts from direct sunlight and possible glare, and, conversely, large glazed expanses in the lower part of the north-facing façade, opening up to the entrance concourse. The above ground volume of the building is finished off by a roof of gently curving, inverted vaults that is integrated into the context, somehow suggesting the order and presence of the roofs of neighbouring warehouses. This curved-line finish helps to lighten the volume of the complex and constitutes part of its formal expression.

Camp del Ferro Sports Center Barcelona

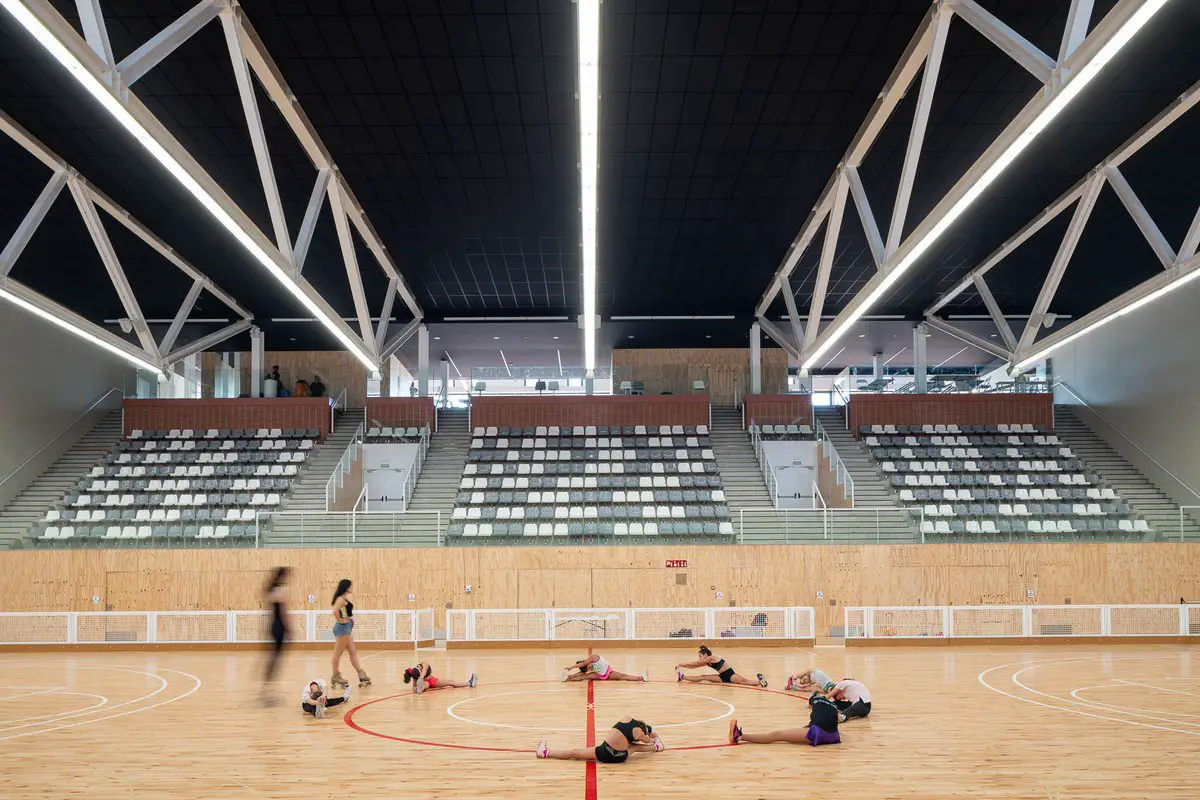

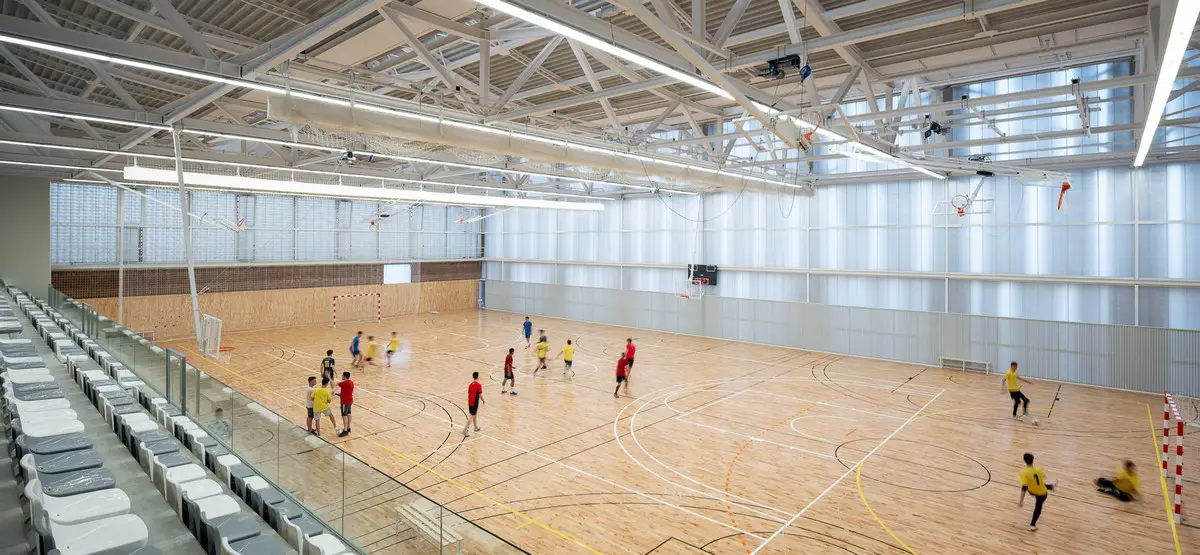

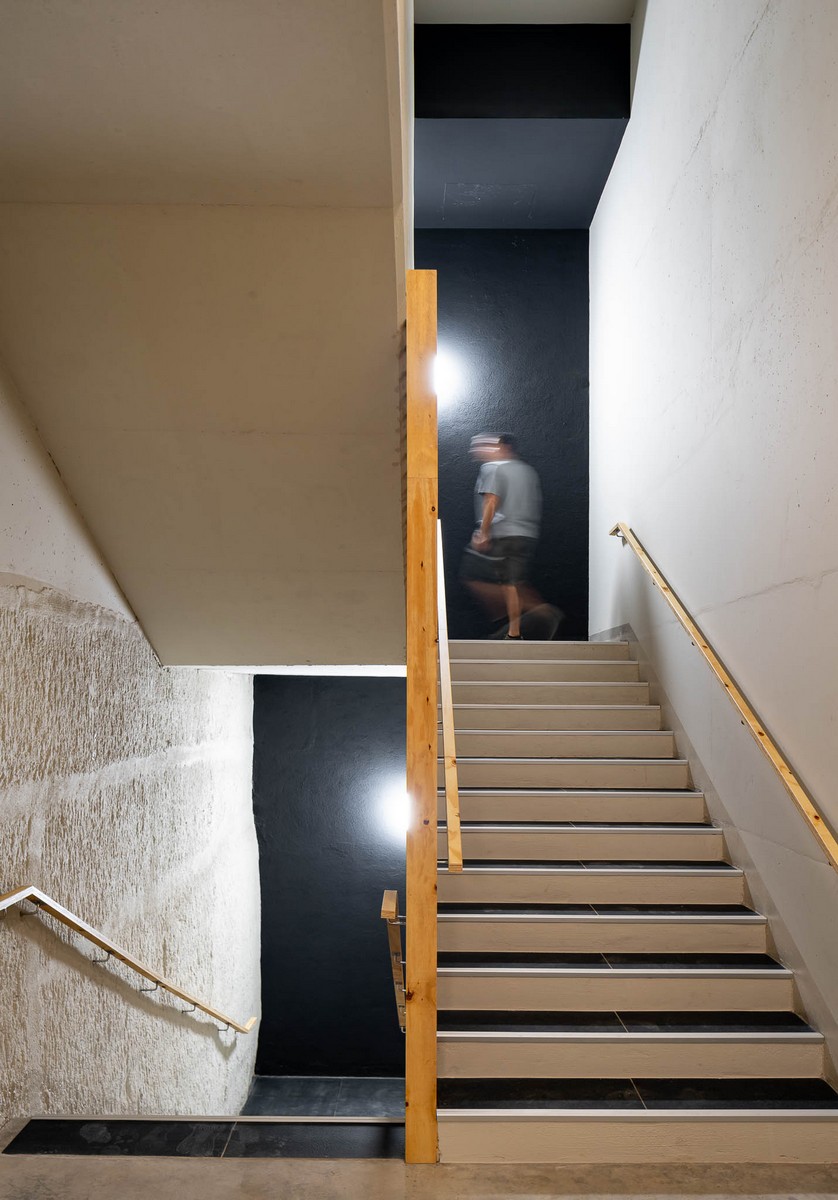

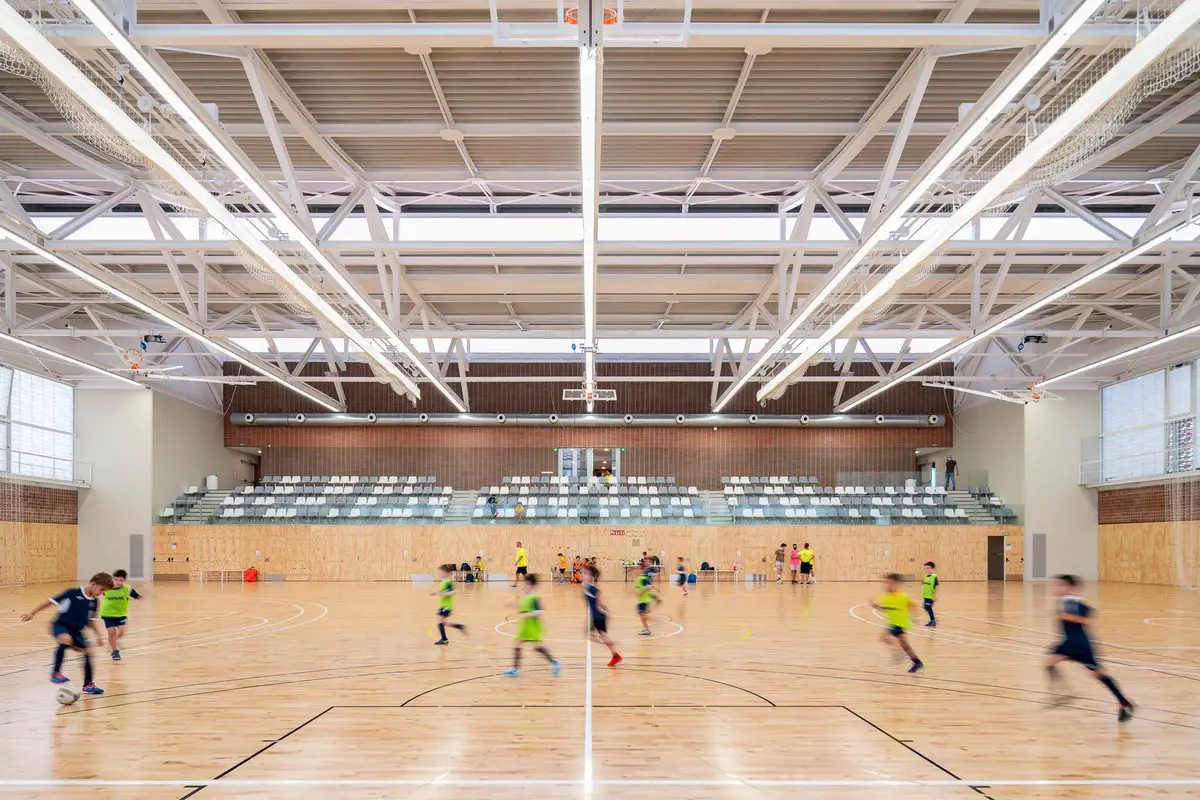

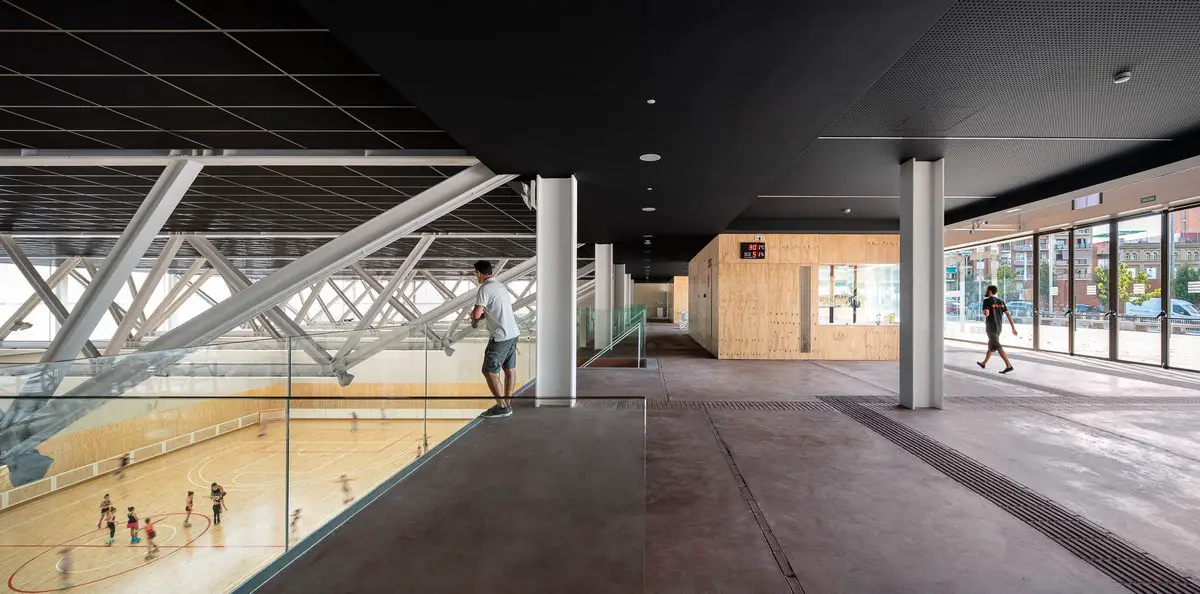

Inside, the layout of the brief is very clear, as seen in the longitudinal section and the floor plan, where we see not just the superposition of the sports courts on different levels but also the arrangement of a central volume containing all the smaller scale elements (changing rooms, storage and services), communications (vertical and horizontal) and installations. This is a compact volume that separates the large-scale elements.

Camp del Ferro Sports Center Barcelona

Further intrinsic, deliberate consequences of semi-undergrounding much of the complex are the direct gains obtained thanks to the increase of the complex’s thermal inertia by reducing its exposed surfaces. The building’s energy efficiency begins with the volumetric approach of the design. Subsequently, a whole series of measures on a different scale (solar protection, cross ventilation, natural lighting and the use of renewable energies) reduces the energy needed for it to function, earning the centre LEED Gold certification.

Camp del Ferro Sports Center Barcelona

Credits Video
UTE AIA Activitats Arquitectòniques, Barceló Balanzó Arquitectes, Gustau Gili Galfetti

ARQUITECTES:
Joan Carles Navarro, Albert Salazar, Toni Barceló, Bàrbara Balanzó, Gustau Gili Galfetti

Col·laboradors/Colaboradores/Collaborators:

Arquitectes col·laboradors
CristinaVillanueva, Miquel Masons, David Brecia, Ivan Petkov

Arquitectes tècnics
AUMEDES DAP – Gemma Rius

Directors d’execució
SGS – Oscar Garzón, Ferran Badell

Project Management
Qestudi – David Ortega

Estructures
BAC Engineering Consultancy Group – Alicia Huguet, Gerant Bordon

Installations
AIA Instal·lacions Arquitectòniques – Xavi Martinez, Cristian González

Seguretat i Salut
CONECTICA, S.L. Santiago Ayuso

Certificación Leed
Develop – Artur Miró

Promotor
Ajuntament de Barcelona gestionat per BIMSA

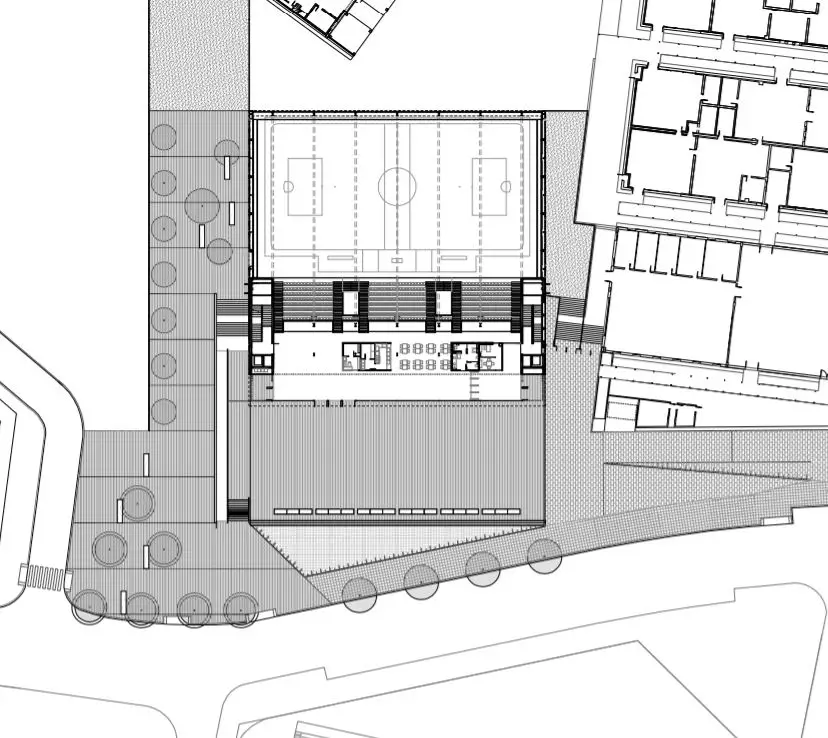

Camp del Ferro Sports Center Barcelona plan

Spanish text:

Poliesportiu Camp del Ferro

Dada la gran volumetría del programa funcional (3 pistas polideportivas) en relación a la reducida dimensión del solar y la alta densidad urbana de la zona, se ha optado por semienterrar una parte importante del complejo polideportivo. A través del trabajo de la sección del edificio, se ha asegurado una buena iluminación y ventilación natural, un acceso cómodo y una evacuación segura incluso en las partes inferiores.

Camp del Ferro Sports Center Barcelona

El hecho de enterrar parcialmente el volumen, no solo reduce el impacto visual, sino que genera un espacio urbano libre que se cede a la ciudad. Este espacio actúa como foyer público dada la posible afluencia puntal de gran número de visitantes y usuarios.

El acceso se produce pues a través de este espacio previo, una plaza de acceso, que a su vez constituye el remate urbano del ensanchamiento de la calle.

El sistema constructivo se basa en gran parte en la cerámica, una recuperación revisitada e intencionada en memoria de las antiguas fábricas, almacenes, naves y talleres que abundan en la zona. La construcción y la materialidad del propio edificio constituyen de por si la expresión formal del mismo, el acabado final, sin elementos añadidos.

Camp del Ferro Sports Center Barcelona

La cerámica adquiere así un protagonismo. Las fachadas de obra vista, de bajo mantenimiento, alternan vacíos y llenos, partes opacas, traslucidas o transparentes, piezas cerámicas de formatos y colores diversos con la finalidad de aligerar el conjunto, otorgándole una textura, un grano, un “pixelado” vibrante al volumen construido, adaptándose su vez a las distintas orientaciones. Así encontramos celosías en fachadas expuestas protegiendo las pistas de la radiación solar y de los posibles deslumbramientos o por el contrario grandes paños vidriados en la parte inferior de la fachada norte abriéndose a la plaza de acceso.

Camp del Ferro Sports Center Barcelona

El volumen de la edificación sobre rasante se remata con una cubierta formada por unas suaves bóvedas invertidas que lo enlazan de alguna manera con el orden y la presencia de las cubiertas de las naves vecinas integrándose en el contexto. Así mismo este remate curvilíneo ayuda a aligerar la volumetría del conjunto y constituye parte de la expresión formal del mismo.

Camp del Ferro Sports Center Barcelona

En el interior la organización del programa es muy clara tal y como se observa en la sección longitudinal y en planta donde vemos no solo la superposición de las pistas en distintos niveles sino la disposición de un cuerpo central que contiene todo el programa de menor escala (vestuarios, almacenes, servicios), circulaciones (horizontales y verticales) e instalaciones. Se trata de un volumen compacto que separa las piezas de gran escala.

Camp del Ferro Sports Center Barcelona

Otra consecuencia intrínseca y deliberada del hecho de semienterrar una parte importante son las ganancias directas que se obtienen gracias al aumento de la inercia térmica del conjunto al disminuir las superficies expuestas. La eficiencia energética del edificio empieza con el planteamiento volumétrico del proyecto. Posteriormente, todo un conjunto de medidas a otra escala como pueden ser la protección solar, la ventilación cruzada, la iluminación natural o la utilización de las energías renovables, consiguen disminuir la demanda energética para su funcionamiento, lo que ha llevado a conseguir un certificado Leed Gold.

Camp del Ferro Sports Center Barcelona

POLIDEPORTIVO CAMP DEL FERRO
Fechas: 2016 (Proyecto) – 2020 (Final de obra)
Promotor: Distrito de San Andreu / Ayuntamiento de Barcelona gestionado por BIMSA
Arquitectos: UTE: AIA Activitats Arquitectòniques /Barceló Balanzó Arquitectos /Gustau Gili
Galfetti
Cálculo estructural: BAC
Eficiencia energética: AIA – Instal·lacions Arquitectòniques
Constructor: UTE OHL / Calaf
Dirección de ejecución: SGS
Project Manager: Qestudi
Leed Manager: Develop Index Ambiental

Camp del Ferro Sports Center Barcelona

Camp del Ferro Sports Center Barcelona images / information received 220521

Phone: +34 937 07 76 41

Locaton: Plaça d’Albert Badia i Mur, 1, 08027 Barcelona, Spain
